Gäbe es nicht schon einen Beitrag mit dem Titel „Kupfer“ , wäre dies genau der passende Titel, um über den Batterie-Hauptstromverteiler zu berichten.
Es braucht viel Kupfer, um Ströme bis 200A ‚ohne‘ Spannungsverlust zu verteilen. In einem 12V System ist der kleinste Spannungsabfall am Verteiler schlecht.
- Schlecht, weil dies einfach Energieverlust bedeutet.
- Schlecht aber auch, weil die angeschlossenen Laderegler (Motorbatterie-Booster, Solarregler, Landstrom-Ladegerät, Brennstoffzellengenerator) auf ein paar mV genau die Batteriespannung kennen müssen, um einen optimalen Ladevorgang zu erreichen.
Nun, ich zähle 5 Stromquellen und 5 Stromverbraucher, welche an den Hauptverteiler angeschlossen werden. Ich benötige also einen 12-fachen 200A-Verteiler mit Sicherungen (vorzugsweise MIDI-Sicherungen). Da ich so was auf dem Markt nicht gefunden habe, müsste ich mehrere Verteilerschienen hintereinander hängen. Das würde viel Platz brauchen, würde den Kampf gegen den Spannungsabfall nicht gerade begünstigen und würde einfach auch sch….. aussehen.
Deshalb habe ich entschieden, Verteilerschienen zu machen, welche genau meinen Anforderungen entsprechen.

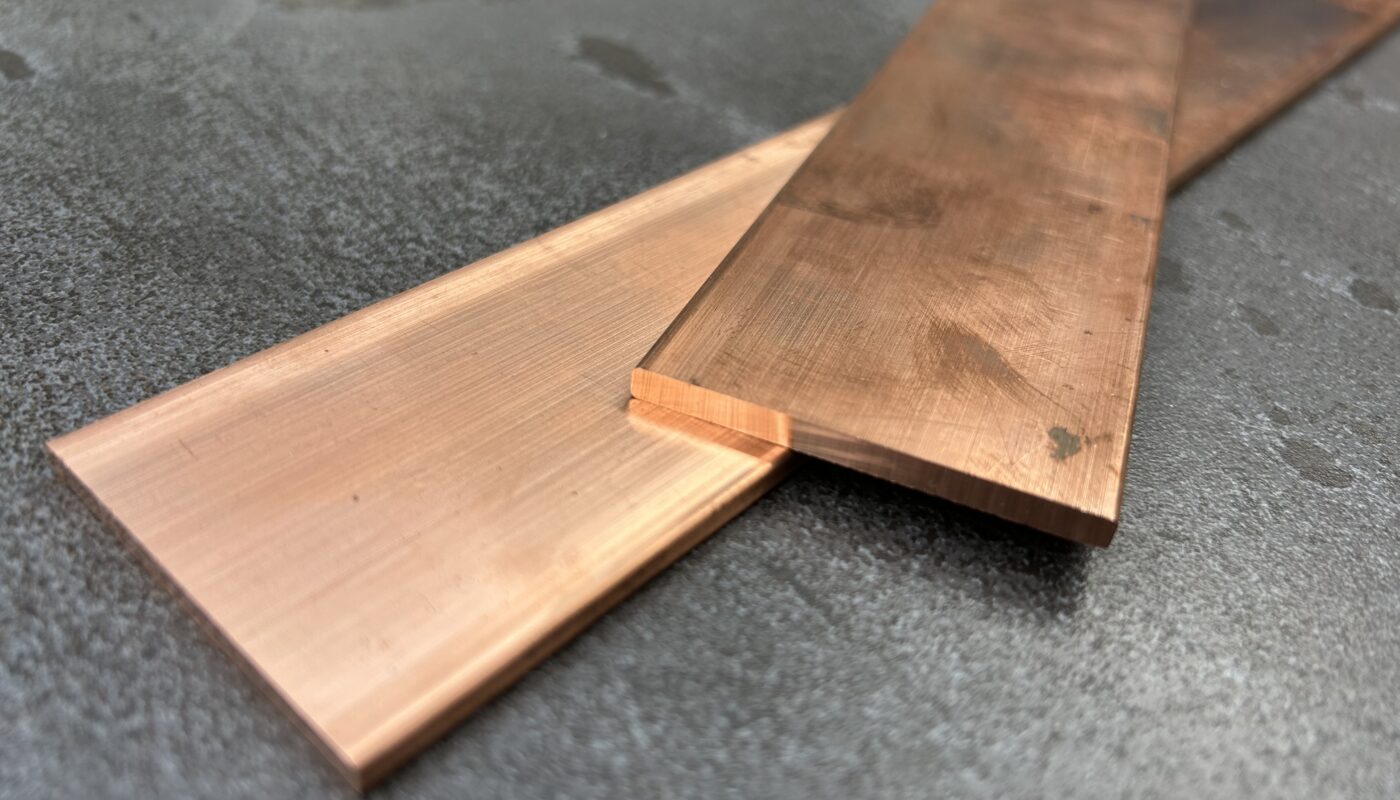

Das Bild zeigt zwei Kupfer-Flachprofile 4x50mm, welche ich mir beim Metall-Laden Dietlikon geholt habe. Das kürzere mit 240mm ist für den Minus-Pol der Batterie. Für den Plus-Pol braucht es 350mm, weil daran direkt die Sicherungen montiert werden.
Die nächsten Schritte werden sein, die Löcher zu bohren und die Teile durch eine Firma galvanisch verzinnen zu lassen. Mehr darüber später. Das Ganze wird mich weniger kosten als mit fertigen Stromschienen was zusammen zu bauen.
